SMT貼片加工質量解碼十大常見不良專業術語

SMT貼片加工制程中涉及多種專業術語用于描述生產不良現象，如立碑、冷焊、虛焊、錫珠、偏移、少件、橋接、反白等等，根據IPC國際電子工業協會最新報告顯示，2024年全球SMT貼片加工不良率每降低0.1%，將為行業節省超過12億美元的成本。本文將深度解析SMT貼片加工質量解碼十大常見不良專業術語，為從業者提供可落地的解決方案。

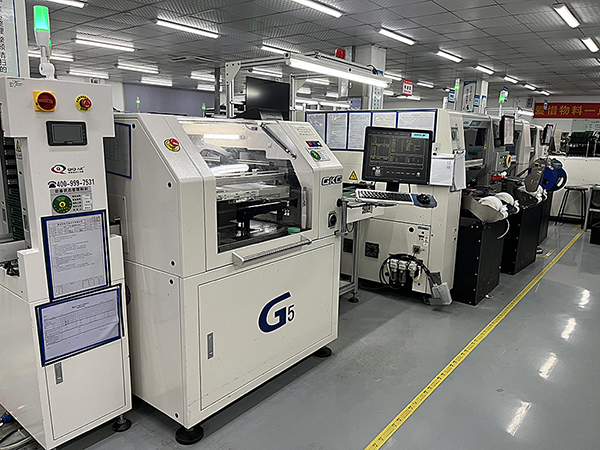

一、SMT貼片加工核心不良術語全解

其中立碑指元件一端脫離焊盤翹起呈直立狀，通常由兩端焊盤熱容量不均或回流焊溫度曲線不當引起；虛焊表現為焊點未形成可靠冶金結合，多因焊膏活性不足或焊接溫度不足導致；錫珠是焊料飛濺形成的微型球體，常與焊膏吸潮或回流升溫速率過快相關；偏移指貼裝后元件偏離設定位置，可能由貼片機精度偏差或傳送震動造成；少件即料盤缺料或吸嘴故障導致的元件漏貼現象；反白特指極性元件方向貼反的嚴重工藝失誤；橋接則是相鄰焊點間意外形成導電通路，多因鋼網開孔設計不良或刮刀壓力異常引發。這些術語構成SMT品質管控的核心診斷語言。

1. 立碑效應（Tombstoning）

現象特征：0402/0201微型元件單端翹起

成因溯源：

1.1 焊盤設計不對稱（長寬比＞2:1）

1.2 回流焊溫度曲線陡升（峰值溫度＞245℃）

1.3 錫膏印刷偏移＞15%

1.4 SMT貼片加工解決方案：

采用3D SPI錫膏檢測系統實時監控，優化鋼網開孔補償值，將預熱區升溫速率控制在1.5-2℃/s。

1.5 植入示例：在專業SMT貼片加工車間，通常配置X-ray檢測設備對BGA元件進行三維成像分析。

2. 冷焊（Cold Solder）

冷焊是指焊點表面粗糙、光澤度差且沒有形成良好的金屬間連接，這通常是由于焊接溫度過低、焊膏質量不佳或焊接時間過短導致的，冷焊會降低焊接點的機械強度和電氣性能，對產品的長期穩定性產生不良影響，以下是工藝診斷：

2.1 焊點表面呈灰暗顆粒狀。

2.2 剪切強度＜5N/mm2。

2.3 IMC合金層厚度不足1μm。

2.4 進階應對策略：升級氮氣回流焊設備，將氧含量控制在500ppm以下，確保焊料在220-230℃液態維持50-70s。

冷焊也是一種不良，其焊點表面粗糙，光澤度差，是因為焊接溫度不足或加熱時間不夠，導致焊料未能充分熔化和潤濕焊盤及元件引腳。缺件問題也時有發生，即電路板上某個位置應安裝元件卻未安裝，這可能是物料管理不善或貼片設備故障所致。此外錫珠是指多余的焊錫球附著在電路板表面，不僅影響美觀，還可能引發短路等問題。

3. 錫珠（Solder Ball）

錫球是指在PCB板表面形成的球形錫粒，它們可能是由于焊膏中的金屬顆粒過大、回流焊過程中溫度曲線不當或元件清洗不徹底導致的，錫球會影響產品的外觀質量，并可能引發短路等安全問題，以下是預防體系構建：

3.1 鋼網擦拭頻率：每5片基板/次。

3.2 環境濕度管控：40-60%RH。

3.3 錫膏粘度值：180-220Pa·s。

3.4 工藝提示：優質SMT貼片加工服務商會建立SPC統計過程控制模型，實時監控錫膏印刷CPK值。

4. 偏移（Component Shift）

偏移是指元件在貼裝后相對于焊盤的位置發生了偏移，這可能是由于貼片機的精度問題、PCB板的變形或焊膏的印刷質量不佳導致的，偏移會影響焊接的牢固性和電氣性能，甚至可能導致元件無法正常工作，以下是精密對位方案：

4.1 視覺對位系統升級至15μm精度。

4.2 吸嘴真空度維持在-85kPa以上。

4.3 貼裝壓力動態補償算法。

4.4 技術延伸：頭部SMT貼片加工企業已引入AI視覺補償系統，貼裝精度可達±25μm。

5. 虛焊（Insufficient Solder）

質量防線：

5.1 實施AOI九色光源檢測技術。

5.2 建立焊點三維輪廓數據庫。

5.3 制定0.3mm2的最小潤濕面積標準。

5.4 數據支撐：某上市EMS企業通過虛焊防控體系，將返修率從850PPM降至120PPM。

6. 缺件（MISSING PARTS）

缺件是SMT貼片中最直觀也最常見的問題之一。它指的是在PCB板上，某個或某些元件未能被正確貼裝。這通常是由于物料準備不足、貼片機編程錯誤或元件供應問題導致的。缺件會直接影響電路的完整性和功能性，因此在生產過程中需要特別注意。

7. 錯件（WRONG PARTS）

錯件，顧名思義，就是將錯誤的元件貼裝到了PCB板上。這種情況可能是由于元件混淆、物料標識不清或操作失誤造成的。錯件不僅會導致產品無法正常工作，還可能引發短路等安全隱患，因此必須嚴格把控物料管理和生產流程。

8. 極性反（WRONG POLARIZATION）

極性反是指有極性的元件在貼裝時方向錯誤，如，二極管、三極管等元件都有明確的正負極之分，如果貼反了，那么整個電路的功能都會受到影響。極性反的問題通常發生在手工焊接或貼片機參數設置不當的情況下。

9. 短路（SHORT CIRCUITS）

短路是指兩個或多個不應相連的電路點之間出現了低阻連接。在SMT貼片中，短路可能是由于焊膏印刷過厚、元件貼裝不當或焊接過程中的飛濺物導致的。短路會嚴重影響產品的電氣性能和可靠性。

10. 空焊（OPEN JOINTS）

空焊是指焊點處沒有形成有效的機械和電氣連接。這通常是由于焊膏量不足、焊接溫度不當或元件表面氧化導致的。空焊會削弱電路的穩定性和可靠性，甚至導致整個產品無法正常工作。

11. 墓碑（TOMBSTONE）

墓碑是指元件在焊接過程中因一端翹起而形成的立碑狀現象。這通常是由于焊膏量過多、元件兩端受熱不均或PCB板設計不合理導致的。墓碑現象不僅影響美觀，還可能導致焊接不良和電氣性能下降。

12. 溢膠（EXCESSIVE GLUE）

溢膠是指在貼片過程中膠水使用過量，導致膠水溢出到元件或PCB板的邊緣。這不僅會影響產品的外觀質量，還可能污染其他元件或導致電路板短路。溢膠問題通常與膠水的選擇、貼片機的參數設置以及操作人員的熟練程度有關。

在SMT生產過程中存在一些常見不良專業術語，如立碑，指在再流焊時，翼形引腳元件的一端未接觸到焊盤而豎立的現象，這常因元件兩端受熱不均勻導致。橋連也是常見不良，即兩個或多個不應相連的焊點之間形成電氣連接，多因焊膏量過多或鋼網開孔不合理造成。還有虛焊，表現為焊點外觀正常但未形成良好電氣連接，可能是焊接溫度不當或焊盤、元件表面有污染。另外，偏移指元件在焊接后位置與設計位置出現偏差，這會影響電路性能和裝配質量，需嚴格控制貼片精度來避免。

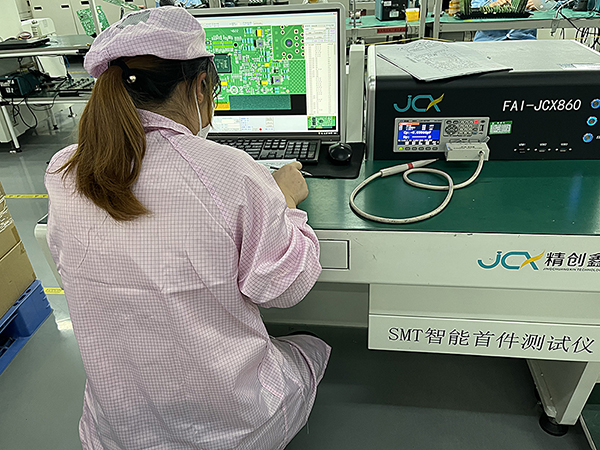

二、構建SMT貼片加工質量堡壘

工藝類則涵蓋錫膏坍塌指印刷后焊膏圖形擴散變形；立片反映小尺寸元件受焊膏張力牽引的豎立現象；氧化拒焊因焊盤或元件引腳氧化導致的潤濕不良。這些術語配合IPC-A-610標準中的具體判定條件，為工程人員提供精確的問題描述框架，其中立碑缺陷的判定標準要求元件垂直角度，超過55度且至少單端脫離焊盤，而橋接缺陷則需滿足相鄰導體間存在可見焊料連接。

1. 數字化過程監控體系

1.1 設備聯機率達98%。

1.2 關鍵參數采集頻率1次/0.5s。

1.3 建立12維度質量預警模型。

2. 物料協同管理

2.1 元件烘烤制度（125℃/24h）。

2.2 錫膏回溫曲線智能追蹤。

2.3 MSD器件濕度管控＜5%RH。

3. 人員技能矩陣

3.1 認證技師持證率100%。

3.2 每月20小時專項培訓。

3.3 建立工藝知識圖譜系統。

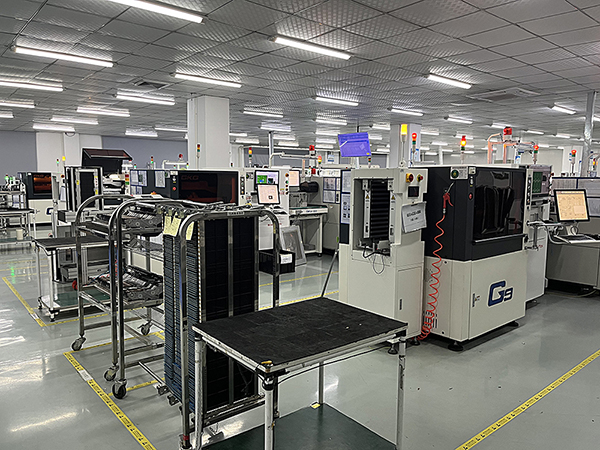

三、SMT貼片加工未來趨勢與選擇策略

智能SMT貼片加工車間正朝著零缺陷目標邁進，建議選擇具備以下特征的合作伙伴：

1. 擁有全自動生產線（CT＜30秒）。

2. 通過IATF16949汽車級認證。

3. 配備LMS激光修整系統。

4. 價值升華：在高端SMT貼片加工領域，0.01mm的精度提升可使產品壽命延長3.8倍。

在SMT工藝質量分析體系中，專業不良術語可分為焊接缺陷、元件缺陷和工藝缺陷三大類，焊接類包含冷焊指焊料未充分潤濕焊盤，呈現灰暗表面；葡萄球現象描述多個錫珠聚集形成的特殊焊接異常；枕頭效應表征BGA焊球與焊盤間未熔合的分層缺陷。元件類涉及墓碑效應與立碑同義，另包含反極性的元件方向錯誤問題。

了解和理解這些術語的意義和原因，對于電子制造業的從業人員和學習者來說至關重要。通過正確運用這些術語并采取適當的措施來解決潛在問題，可以提高電子器件的質量和可靠性，從而為電子制造業的發展做出貢獻。

SMT貼片加工中的這些常見不良現象及其專業術語，都是電子制造領域必須高度重視和嚴格控制的關鍵點。通過深入了解和有效管理這些不良現象，我們可以不斷提升產品質量和生產效率，為電子行業的繁榮發展貢獻力量。

以上就是SMT貼片加工質量解碼十大常見不良專業術語詳細情況！
